碳纖維加固法是近年迅速發(fā)展起來的一種混凝土結(jié)構(gòu)加固技術(shù)，它通過將高強度碳纖維織物或預(yù)成型板材通過改性環(huán)氧樹脂粘貼于被加固構(gòu)件表面達到改善結(jié)構(gòu)受力性能的目的。碳纖維布具有較高的抗拉強度和彈性模量，并具有比鋼材更好的抗疲勞性能，質(zhì)量比鋼材小很多，碳纖維材料具有優(yōu)良的抗化學(xué)腐蝕能力和耐久性，且能適用各種復(fù)雜形狀混凝土的粘貼要求，因此被廣泛應(yīng)用于鋼筋混凝土結(jié)構(gòu)、鋼結(jié)構(gòu)、砌體結(jié)構(gòu)、木結(jié)構(gòu)等各種結(jié)構(gòu)形式的加固，主要用于受拉和受彎構(gòu)件承載力不足的加固，而用其進行纏繞約束作用時，也可用于受壓構(gòu)件的加固，可以有效增強被加固構(gòu)件的延性，適用于結(jié)構(gòu)抗震加固。在施工方面，粘貼后對原結(jié)構(gòu)自重和構(gòu)件尺寸的影響較小，功效高，不需要大型施工機具。

　　施工工藝

　　1)、定位放線

　　按設(shè)計要求在加固部位放線，放線寬度應(yīng)在粘碳投影面外圍加寬20mm，這樣在用丙酮或酒精擦拭砼面時，便可減少對粘貼面的污染。

　　2)、基層面處理

　　2.1、用電錘將原混凝土面層剔除，露出原混凝土基層，用角磨機打磨混凝土表面浮漿層，打磨寬度為每邊比片材寬度多1-50px，去除表面水泥灰漿直至露出混凝土堅實層，粗糙程度越大越好。用壓縮空氣除去灰塵然后用棉絲蘸丙酮或酒精刷拭表面除去浮塵及油污。

　　2.2、轉(zhuǎn)角處曲面半徑：梁邊、柱四角處用角磨機進行倒角處理，轉(zhuǎn)角的曲面半徑R不小于20mm以保證碳纖維在轉(zhuǎn)角處的圓滑過渡，并不會損傷碳纖維絲。

　　3)、找平處理

　　混凝土表面若有局部凹凸不平往往造成碳纖維粘結(jié)不良，用修復(fù)材料修補至平緩。

　　4)、涂刷底層樹脂

　　用滾桶刷將底層樹脂均勻涂抹于混凝土表面。待樹脂表面指觸干燥時即進行下一步工序施工。

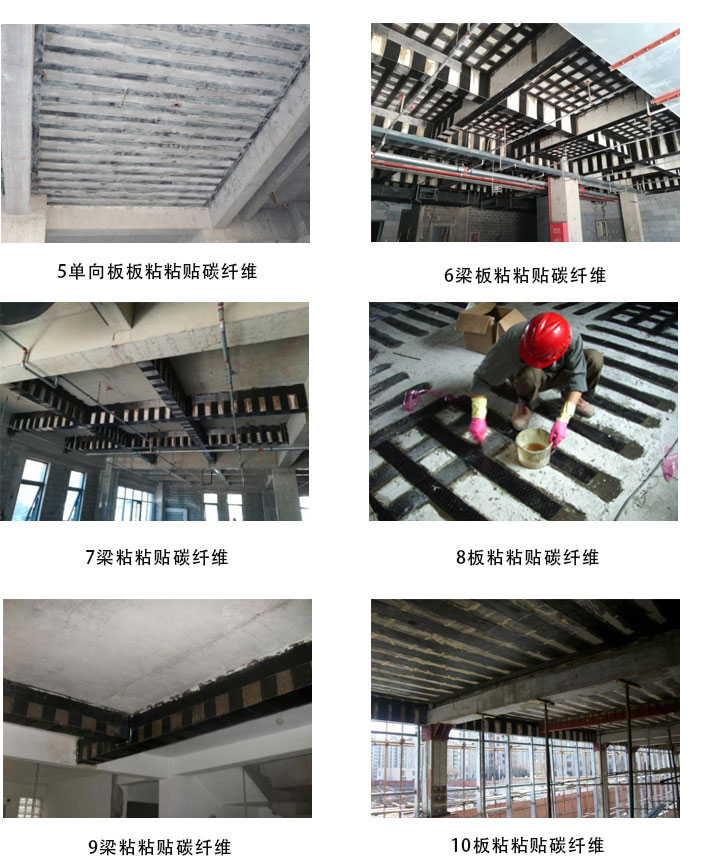

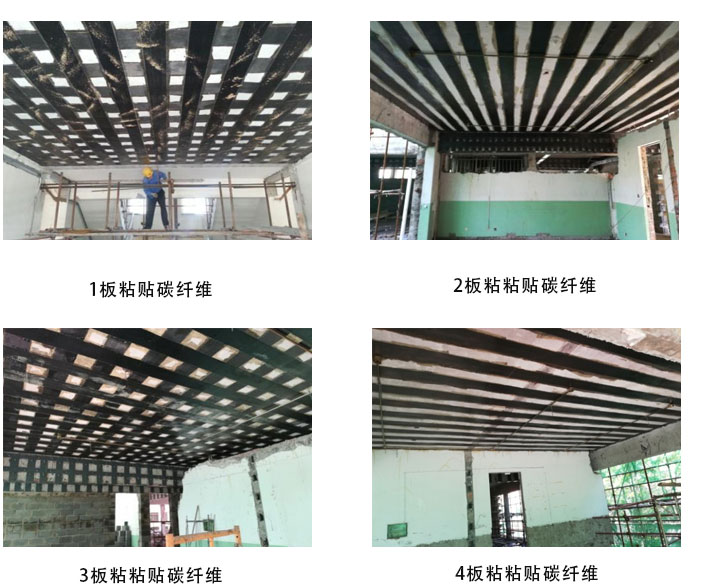

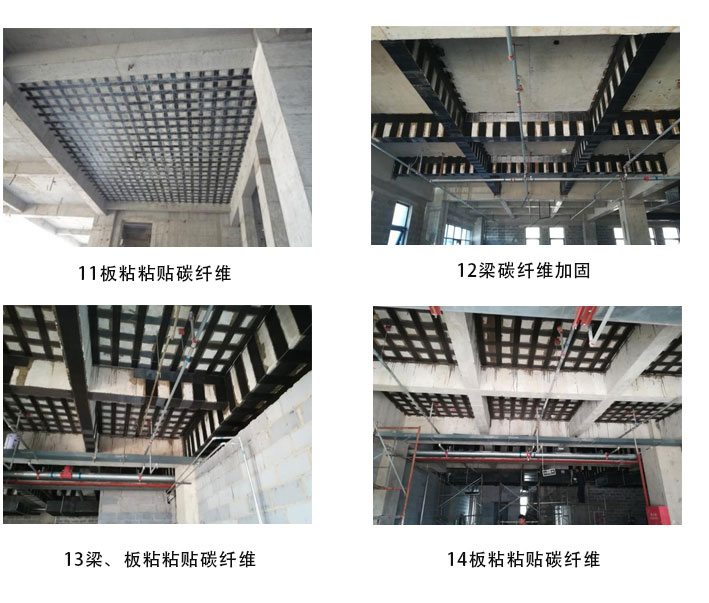

　　5)、粘貼片材

　　按設(shè)計要求的尺寸裁剪片材，碳纖維布裁剪應(yīng)沿著纖維絲的方向(由其受力方式?jīng)Q定)，且裁剪后的碳布不可折疊以避免損傷纖維絲，而應(yīng)小心的卷起。配制浸漬樹脂并均勻涂抹于所要粘貼的部位，按照放線的位置沿纖維方向粘貼片材，用滾筒沿纖維方向4次滾壓，擠出氣泡并使浸漬樹脂充分浸透碳纖維布。

　　6)、固化養(yǎng)護

　　粘貼后48小時內(nèi)，不允許對片材進行錘擊、移動或高溫處理，并應(yīng)對成品做好保護措施。
